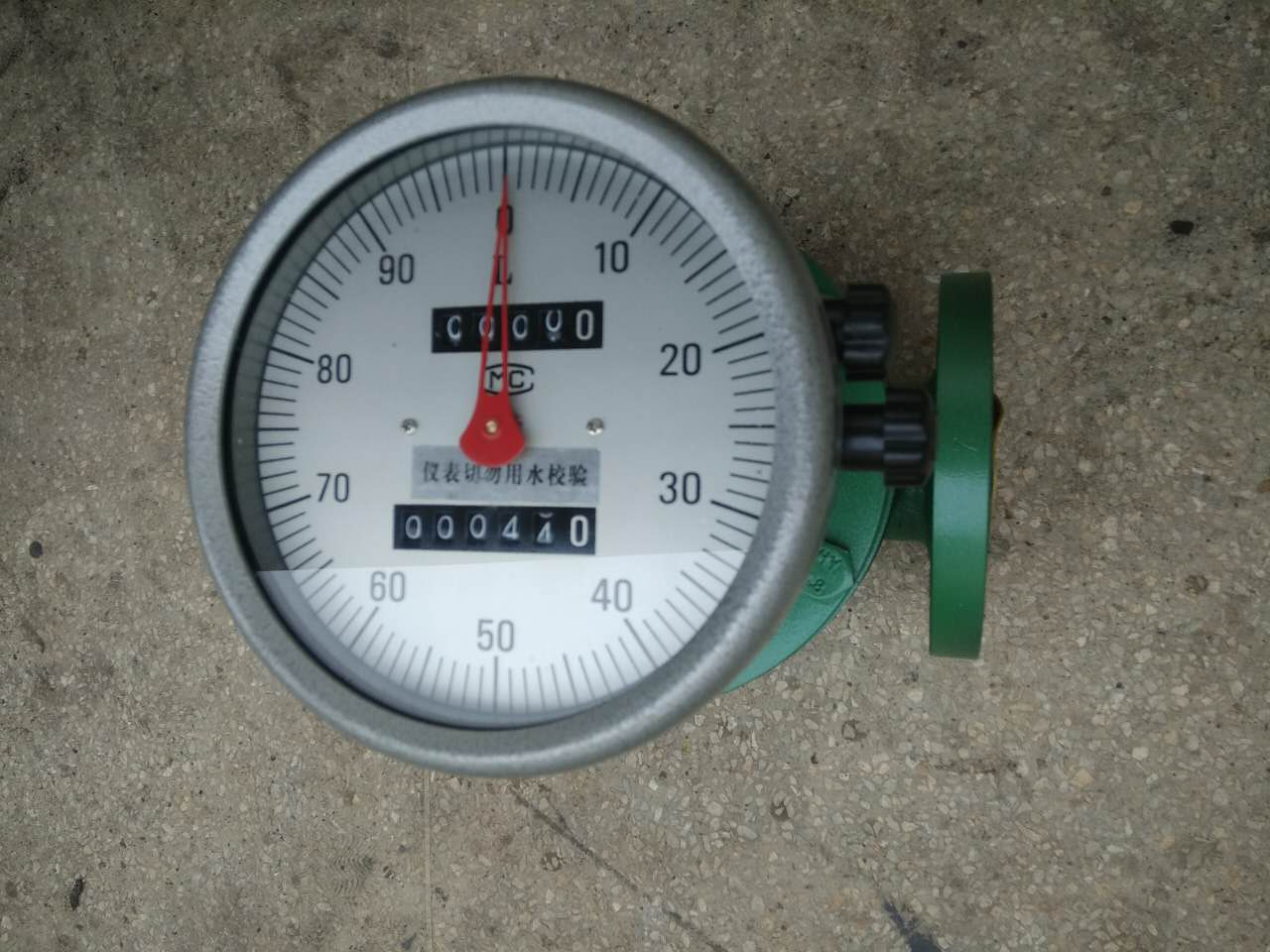

一、柴油流量計概述：
SURE-LC型橢圓齒輪流量計是一種容積型測量儀表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研工業中流量的計量。橢圓齒輪流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號。
二、柴油流量計測量原理圖示：

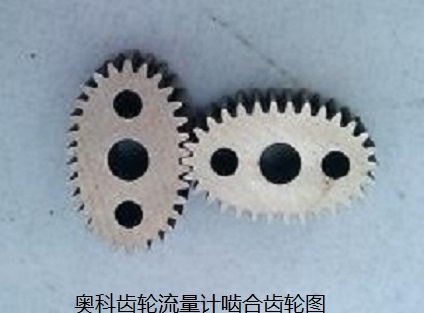

在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
三、柴油流量計產品特點：
| ★ | 流量計所有零件表面均經精密加工而成，無鑄造表面，表面光潔美觀。 |
| ★ | 流量計采用專利設計，無須專業人員即可現場拆卸再裝，且再裝后，不改變原有計量精度。 |
| ★ | 流量計采用防水設計。 |
| ★ | 流量計現場可顯示累積流量、瞬時流量、單次流量等。 |
| ★ | 流量計執行標準：NIST（美國技術標準局專業標準） |
| ★ | ZBN12001-87《容積式流量計通用技術條件》 |
| ★ | QB/SML01-2001《橢圓齒輪流量計》 |
四、柴油流量計主要技術參數：
| ★ | 連接方式: 法蘭連接，螺紋式鏈接:DN10～DN200 |
| ★ | 安裝方式: 水平、垂直。 |
| ★ | 口徑系列: DN10，15，20，25，40，50，80，100 |
| ★ | 壓力損失: ≤0.1MPa |
| ★ | 精度等級: 0.5級，0.2級 |
| ★ | 介質壓力: 普通型1.6MPa,高壓型3.2MPa |
| ★ | 粘度范圍: 普通型:0.6～200mpa.s,高粘度200～1000mpa.s |
| ★ | 介質溫度: 普通型＜120℃，高壓型＜200℃ |
| ★ | 表體材質: 鑄鐵、鑄鋼、不銹鋼，銅等 |
| ★ | 轉動部件: 鋁鎂合金、不銹鋼等 |
五、柴油流量計測量范圍：
公稱通徑 （mm） | 0.2級 | 0.5級 | ||||
流量范圍 ( m3/h) | 流量范圍( m3/h) | |||||
被測液體粘度( mPa.s) | 被測液體粘度(mPa.s) | |||||
0.8-2 | 2-8 | 8-200 | 0.8-2 | 2-8 | 8-200 | |
4 | 0.03-0.1 | 0.025-0.1 | 0.015-0.1 | 0.025-0.1 | 0.015-0.1 | 0.01-1 |
6 | 0.07-0.2 | 0.05-0.2 | 0.03-0.2 | 0.05-0.2 | 0.03-0.2 | 0.02-0.2 |
8 | 0.10-0.3 | 0.08-0.3 | 0.06-0.3 | 0.08-0.3 | 0.06-0.3 | 0.03-0.3 |
10 | 0.15-0.4 | 0.1-0.4 | 0.08-0.4 | 0.15-0.4 | 0.08-0.4 | 0.04-0.4 |
15 | 0.5-1.5 | 0.35-1.5 | 0.2-1.0 | 0.35-1.5 | 0.30-1.5 | 0.15-1.5 |
20 | 1-3 | 0.6-3 | 0.42-2.1 | 0.75-3 | 0.5-3 | 0.3-3 |
25 | 2-6 | 1.2-6 | 0.84-4.2 | 1.5-6 | 1-6 | 0.6-6 |
40 | 5-15 | 3-15 | 2.1-10.5 | 3-15 | 2.5-15 | 1.5-15 |
50 | 8-24 | 4.8-24 | 3.36-16.8 | 4.8-24 | 4-24 | 2.4-24 |
80 | 20-60 | 12-60 | 8.4-42 | 12-60 | 10-60 | 6-60 |
100 | 34-100 | 20-100 | 14-90 | 20-100 | 16-100 | 10-100 |
150 | 60-200 | 40-200 | 20-170 | 40-200 | 30-200 | 20-180 |
200 | 120-360 | 80-360 | 60-320 | 80-360 | 50-360 | 36-360 |
250 | 180-600 | 120-600 | 50-540 | 100-600 | 80-600 | 50-500 |
300 | 300-1000 | 200-1000 | 80-800 | 200-1000 | 120-1000 | 80-800 |
備注：根據具體使用條件請向銷售人員咨詢：18015140599 | ||||||
