FG齒輪流量計原理
由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔(由于齒輪的轉動，所以不是絕對密封的)作為 一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢 圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。
FG齒輪流量計結構
不橢圓齒輪流量計由流量變送器和計數機構組成。變送器與計數機構之間加裝散熱器，則構成高溫型流量計。變送器由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成，計數機構則包含減速機構、調節機構、計數器、發訊器。
FG齒輪流量計應用
適用于瀝青.潤滑油.植物油.柴油.石油.渣油.煤油.機油.汽油.重油.燃料油.導熱油.原油.輕油.絕緣油.液壓油.等多種油產品。
FG齒輪流量計性能概述
流量計，基礎元件為不銹鋼。適用介質：油液介質。最大工作壓力6.5Mpa.介質溫度-45…220℃。電源：DC24 AC220V。保護級別IP68.適用管徑10-200mm(另有重裝高配系列)。
FG齒輪流量計技術參數
公稱通徑:（mm） | DN10～DN200 | #FormatImgID_1#
| |
被測液體粘度: | 2～3000（mPa.s） | ||
防護等級: | IP65（特殊訂制IP68） | ||
重復性誤差: | 測量值的±0.2、±0.5 | ||
精度等級: | 0.2，0.5%級 | ||
被測介質溫度: | 常溫型： -45～100℃ | ||
高溫型： +60℃～200℃ | |||
超高溫型：小于220℃以上 | |||
額定工作壓力:（高壓可定制） | 鑄鐵：≤1.0MPa | ||
不銹鋼：≤1.6MPa | |||
鑄鋼：≤2.5MPa（4MPa，6.5MPa可選） | |||
供電電源: | AC220V、DC24V或3.6V電池 | ||
消耗總功率: | 小于20W | ||
環境溫度: | 零下40～＋60℃ | ||
相對溫度: | 5%～95% | ||
輸出信號: | 脈沖信號或者4－20mA電流信號 | ||
電流輸出: | 負載電阻 | 0～10mA：0～1.5kΩ | |
4～20mA：0～750 Kω | |||
數字頻率輸出: | 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA | ||

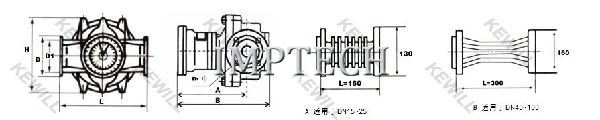

FG齒輪流量計示意圖
